Trek- en drukbelastingcel X-S07
Kenmerk
- Neemt het principe van hoge precisieweerstand aan
- Ondersteunt krachtmeting in het bereik van 0-3 ton.
- S-type constructie, druk- en trekvast, eenvoudig te installeren.
contact
Technische Parameter
Afmetingen en capaciteit
Aanvraag
Bestand downloaden
Gerelateerde blogs
Technische Parameter
| Capaciteit (optioneel) | 50 kg, 100 kg, 200 kg, 500 kg, 1 t, 2 t, 3 t | Materiaal | Gelegeerd staalAluminiumlegering |
| Niet-lineariteit | ≤ 0.2% FS | Nominaal vermogen | 1.0±0.1 mV/V |
| Aanbevolen excitatie | 5-10VDC | Maximale excitatie | 10V DC |
| Beschermingsklasse | IP64 | Gecompenseerd temperatuurbereik | -10 ~ 40 ℃ |
| hysteresis | ≤0.2% FS | Bedrijfstemperatuurbereik | -20 ~ 80 ℃ |
| Herhaalbaarheid | ≤0.05% FS | Isolatie | ≥5000MΩ / 100VDC |
| ingangsimpedantie | 380 ± 30Ω | uitgangsimpedantie | 350 ± 5Ω |
| Kruipen (30min) | ≤0.05% FS | Temp-effect op output | ≤ 0.05% FS/10℃ |
| Nulsaldo | ± 2% FS | Temp-effect op nul | ≤0.05% FS/10℃ |
| Veilige belastinglimiet | 150%VSA | Ultieme belastinglimiet | 200%VSA |
| Kabelgrootte | Ø5x3m | Vermoeidheidsleven | Volledige schaal meer dan 1 miljoen keer |
| Kabelverbinding | Ex+: Rood; Ex-: Zwart; Sig+: Groen; Sig-: Wit | ||

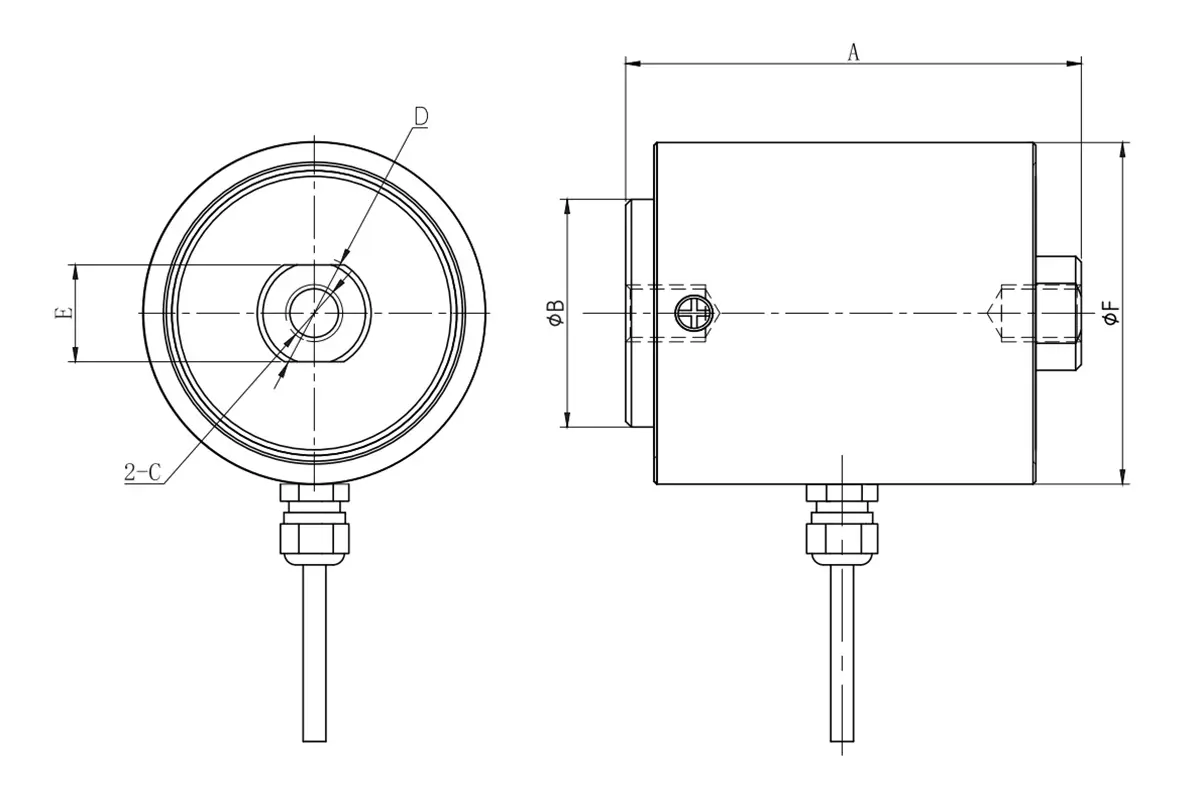

Afmetingen en capaciteit
| Capaciteit (kg) | A | B | C | D | E | F |
| 50/100/150/300/500kg | 80 | 40 | M10*1.5-6H Diepte14 | 20 | 17 | 60 |
| 1000 / 2000 / 3000kg | 120 | 40 | M20*1.5-6H Diepte14 | 36 | 30 | 60 |
Aanvraag
Wordt voornamelijk toegepast in trek- en drukproefapparatuur en automatische apparatuur, zoals een klein assortiment krachtproefapparatuur, trechterweegschalen, haakweegschalen, inbrengbostestapparatuur, enzovoort.
Bestand downloaden
Gerelateerde blogs
